連線式在線測試儀

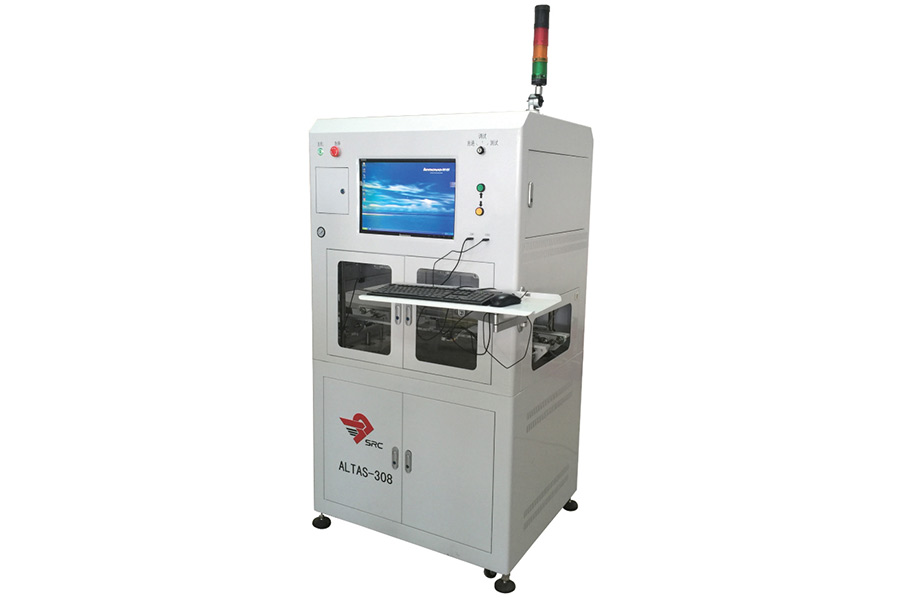

一.SRC-AL308簡介
連線自動在線測試系統SRC-AL308即可用于連接自動電路板組裝生產線爐后（波峰焊/回流焊）的PCBA的自動測試，也可單獨連接上板機，接駁臺，NG/OK Buffer分板機及下板機組成自動測試生產線體，其主要功能包括：
1.能夠在數秒鐘內，檢測出組裝電路板上元器件：電阻、電容、電感、晶體管、FET、LED,普通二極體、穩壓二極體、光藕器、IC等元器件，是否能滿足我們所要求的規格范圍。
2.能夠早期檢出電路板自動組裝生產線PCBA過程中的不良/缺陷所在，如線路短路、開路、元器件漏件、反向、錯件、空焊等不良問題，回饋到生產線的前端，以便及時對生產工藝的改善。
3.能夠?qū)⑸鲜龉收匣虿涣夹畔⒋鎯?，顯示或打印出測試結果，包括故障位置、零件標準值、測試值，以供維修人員參考。這樣可以有效降低維修人員對產品技術的依賴度，不需對產品線路有太多的了解，照樣有維修能力。
4.能夠?qū)y試不良信息統計，通過生產管理人員加以分析，找出各種不良的產生原因，包括人為的因素在內，使它們得以解決、完善、修正，可以提升電路板裝配制造及品質能力。
二．SRC-AL308性能特點：
● WINDOWS全中文簡體/英文操作系統，軟件友好，運行穩定、安全、可靠、便于操作！
● 每組/塊測試時，每組的針號范圍可不連續自定義，便于制作針床
● 配備光電保護功能，給予操作者最大限度的安全保護。
● 超強的兼容性：市場各主流ICT機型治具（針床）、程序均能自由兼容和轉換。
● 采用下位機CPU嵌入式處理器，提高了測試精度和穩定性
● 雙通道高速同步采集技術，大大提高了測試速度。
● 采用DDS信號源，不需校準，頻率精度高。
● 密碼保護功能：數據有管理員、工程師和操作工三個級別，使數據管理安全可靠。
● 強大的統計功能：采用數據庫管理，方便數據的存取和統計。數字、圖表、曲線等豐富的統計功能。提供改
進工藝和質量管理的最可靠數據。
● 全自動放電功能，對電路板或部件進行測試前后的放電，以保護系統及被測產品。
● 采用四針八線測試技術，排除引線電阻及探針接觸電阻，使微電阻測試更加穩定。最小可測毫歐級電阻。
● 每步高達8針隔離，對元器件提供最佳、最高效率的測試條件。
● 完善的自檢功能：可對AC、DC、通道板、信號板，I/O卡等進行檢查，保障工作前設備處于良好狀態，并方
便設備的維護。
● 條碼輸入：將PCB的編號用條碼掃描，可以存儲測試結果，為生產或維修管理提供數據。（掃描槍另配）
● Broad View待測板圖顯示功能，實時顯示故障點，方便故障元件的查找。
● 靈敏的電壓感應技術、自主開發TEST-JET技術、可測試IC引腳漏焊開路、接插件等。
● 三針測試漏電流測試法的結合，幾乎涵蓋所有電解電容極性。
三．使用在線測試儀的好處：
在線測試儀設備的應用，使得電路板生產工藝和管理發生了極大的變化，在企業的應用中具體表現為下述幾方面:
1、大幅度提高生產速度和產量,提高直通率
在線測試設備的應用，解決了生產中的瓶頸，使得生產線的設備利用率達到最高水平，從而在獲得高直通率的同時獲得最大生產量。
2、大量減少維修技術人員及對其的培訓
由于每臺在線測試儀僅需配一名電路板維修工，而維修工的任務只是將測試儀打印出來的故障排除卻無須懂得電路原理。因而又省去了對維修工的培訓。所以，企業又大大減少了對高水平維修技術人員的依賴。
3、簡化生產質量管理工序和方法
由于插裝貼裝和焊接質量有了立即檢測和統計的手段，因而前道工序的質量得到了迅速的反饋控制。
4、大幅度降低生產費用
由于節省了大量工時、培訓費、管理費、材料費等，生產費用的巨大降低是不言而喻的。
5、大幅度降低售后服務費用,提高企業市場信譽
在采用在線測試儀以前，大量的隱含故障而暫時功能表現良好的產品流入市場而導致售后質量矛盾突出，服務費用劇增，企業信譽下降的惡性循環。而在線測試儀卻能將電路板上的隱含故障查出排除，保證電路板的全面質量，使得上述問題迎刃而解。
6、加速新產品的開發生產
在線測試設備使得新產品在短短幾天內即可達到穩定批量生產的目標，因而企業可不斷快速推出迎合市場需求的新品卻不必為組織生產和產品質量擔憂。
7、增強企業的加工業務承攬能力,提高企業的橫向合資合作成功率
有無在線測試設備，現今已成為國內外訂貨商尋找合作廠時要考察的關鍵設備。對專業的加工企業而言，擁有在線測試設備作為全面質量保證和加速生產的手段可迅速獲得合作認可。
四．SRC-AL308升級技術規格
1安裝條件
1.1環境要求
1.1.1溫度：10°C~ 30°C
1.1.2濕度：10% ~70% RH
1.2供電規格要求
1.2.1電源電壓: 單相AC220V ±10%
1.2.2電源頻率：50HZ/60HZ
1.2.3消耗功率：<800W
1.2.4電源接地：靜電接地
1.3壓縮空氣規格要求
1.3.1氣壓：0.4MPa~0.6 MPa
1.3.2流量：20 L/min (0.5MPa )
1.4安裝空間要求：
1000mm（長）×800mm（寬）×2100mm（高）
2設備的尺寸
920mm（長）×780mm（寬）×1700mm（高）
注：長度不含伸出導軌長度；高度不含警示燈高度
3設備重量
580Kg
4與上下游SMT設備的接口標準
符合SMEMA接口標準
5PCB傳送帶規格
5.1離地面高度：850mm～950mm（可調節）
5.2導軌寬度：50mm～300mm（可調節）
6PCB傳送皮帶速度
200mm/S ～900mm/S（軟件可設定）
7待測PCB板規格要求
7.1測試點到板邊（導軌側）距離：最小5mm，通常大于15mm
7.2PCB板尺寸范圍：50mm（長）× 50mm（寬）～430mm（長）× 300mm（寬）
7.3PCB板頂層元件高度：小于100mm
7.4PCB板底層元件高度：小于30mm
8測試點數
標配：320點，最大可擴展到1728點
*其它ICT測試指標同SRC8001.
